應用領域：光監測
波長范圍：1260 ~ 1620nm, 1500 ~ 1620nm
存儲溫度：-20 ~ +70℃
規格尺寸：160×200×21mm（WxDxH）

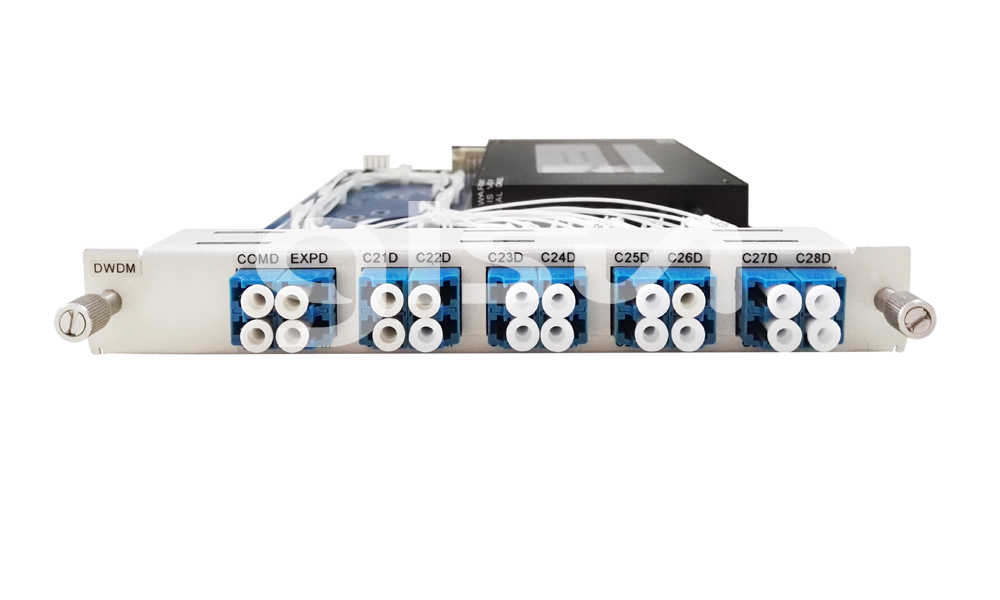

OTS3000-WDM 合解波復用卡
OTS3000-WDM 是桂林光隆科技集團股份有限公司光通信綜合業務平臺上的合解波復用卡。合解波復用卡能有效節省光纖資源和組網成本，它解決了光纖短缺和多業務透明傳輸兩個問題，主要應用在城域網匯聚和接入層，并且可在短時間建設網絡并開展業務。具有低成本、低功耗、小體積等諸多優點，是一種低價格、高性能的傳輸解決方案。
產品特性
· 模塊化設計、精簡尺寸、支持熱插拔
· 低插損、低偏振相關損耗、高隔離度
· 高穩定性、高可靠性
產品應用
· 波分復用系統
· 城域網
|
參數 |
單位 |
OTS3000-CWDM |
OTS3000-DWDM |
||||||
|
規格尺寸 |
mm |
160×200×21 (WxDxH) |
|||||||
|
最大功耗 |
W |
0.5 |
|||||||
|
波長范圍 |
nm |
1260 ~ 1620 |
1500 ~ 1620 |
||||||
|
通道間隔 |
Ghz |
|
100 |
200 |
|||||
|
通帶寬度 |
nm |
±7.5 |
±0.11 |
±0.25 |
|||||
|
通帶平坦度 |
dB |
≤ 0.5 |
|||||||
|
通道數 |
λ |
4 |
8 |
16 |
4 |
8 |
16 |
||
|
插入損耗 |
dB |
≤ 1.5 |
≤ 2.7 |
≤ 5.0 |
≤ 2.0 |
≤ 3.0 |
≤ 5.0 |
||
|
隔離度 |
dB |
相鄰信道隔離度：≥30 非相鄰信道隔離度：≥45 |
|||||||
|
回波損耗 |
dB |
SM ≥ 45 |
|||||||
|
方向性 |
dB |
SM ≥ 50 |
|||||||
|
偏振相關損耗 |
dB |
≤ 0.1 |
≤ 0.15 |
≤ 0.20 |
|||||
|
偏振膜色散 |
ps |
≤ 0.1 |
≤ 0.15 |
||||||
|
光功率 |
mw |
≤ 500 |
|||||||
|
工作溫度 |
℃ |
-5 ~ +55 |
|||||||
|
存儲溫度 |
℃ |
-20 ~ +70 |
|||||||
|
相對濕度 |
|
5% ~ 95% (非冷凝) |
|||||||
SUN-OTS3000-CWDM-A-B-C-D
|
A |
B |
C |
D |
|
通道類型 |
復用類型 |
起始波長 |
連接頭類型 |
|
4：4 路 8：8 路 16：16 路 4+1：4 路帶升級端 8+1：8 路帶升級端 16+1：16 路帶升級端 X：其他 |
M：MUX D：DEMUX M/D：MUX/DEMUX X：其他 |
27：1270 nm 29：1290 nm … 59：1590 nm 61：1610 nm 參考 ITU CWDM 波長表 |
LP：LC/PC X：其他 |
SUN-OTS3000- DWDM-A-B-C-D
|
A |
B |
C |
D |
|
通道類型 |
復用類型 |
起始通道 |
連接頭類型 |
|
4：4 路 8：8 路 16：16 路 4+1：4 路帶升級端 8+1：8 路帶升級端 16+1：16 路帶升級端 X：其他 |
M：MUX D：DEMUX M/D：MUX/DEMUX X：其他 |
C20：C20 1561.42 C21：C21 1560.61 … 參考 ITU DWDM 波長表 |
LP：LC/PC X：其他 |
