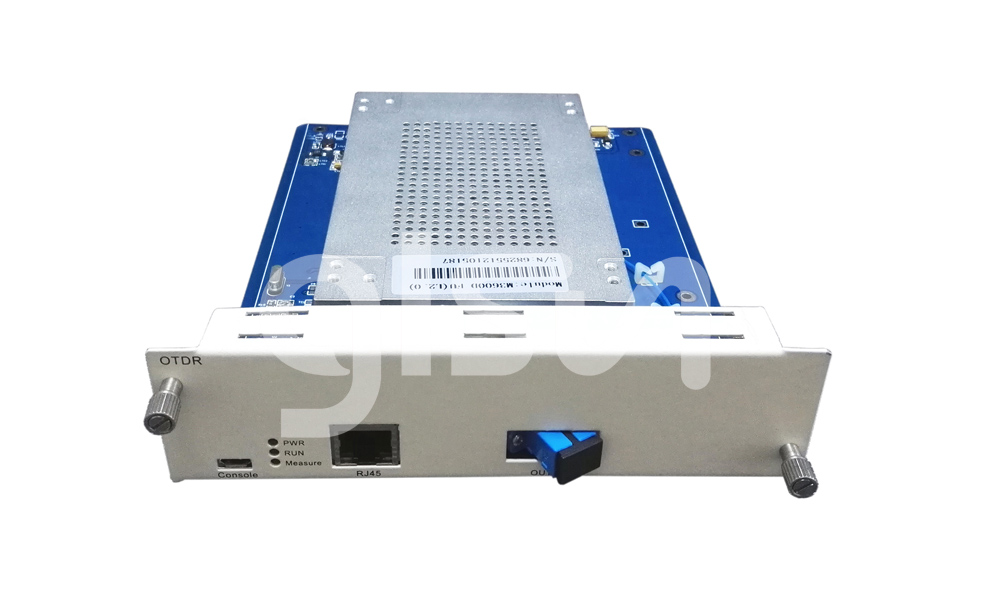

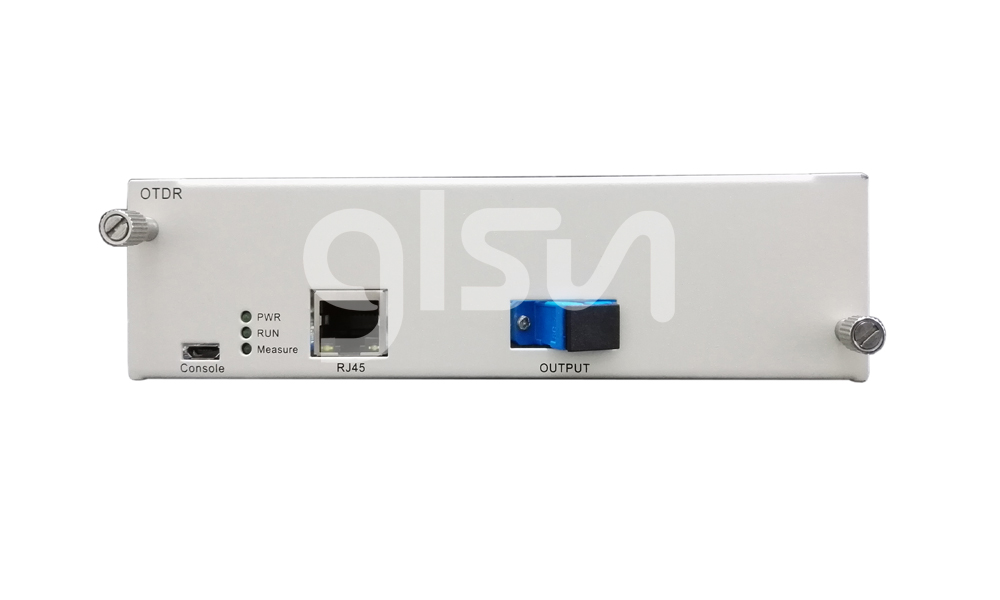

OTS3000-OTDR 光時域反射儀卡
OTS3000-OTDR 是桂林光隆科技集團股份有限公司光通信綜合業務平臺上的光時域反射儀卡。對外提供以太網數據交接口，用戶可以輕松進行二次開發來集成在原有的監測系統上。配合其他功能卡（如 OSW，LSU，OPD 等）組建成整套的光纜監測系統。
產品特性
·模塊化設計、精簡尺寸、支持熱插拔
·對外提供以太網接口，方便二次開發
·測試曲線、歷史曲線對比分析功能，OTDR曲線自動分析功能
產品應用
·光纜監測
·PON 網絡監測管理
·光網絡實時監測管理
|
參數 |
單位 |
SUN-OTS3000-OTDR |
||
|
規格尺寸 |
mm |
160×200×43（WxDxH） |
||
|
最大功耗 |
W |
5 |
||
|
動態范圍 SNR=1 |
dB |
36 |
40 |
42 |
|
工作波長 |
nm |
1550±20 / 1625±20 / 1650±20 |
||
|
光纖類型 |
um |
SM 9/125 |
||
|
光纖接口 |
|
LC/PC，LC/APC，F(xiàn)C/PC，F(xiàn)C/APC或其他 |
||
|
脈沖寬度 |
|
5ns, 10ns, 20ns, 40ns, 80ns, 160ns, 320ns, 640ns, 1.28μs, 2.56μs, 5.12μs, 10.24μs, 20.48us, Auto |
||
|
事件盲區 |
m |
≤2 |
||
|
衰減盲區 |
m |
≤12 |
||
|
最小采樣間距 |
m |
0.125 |
||
|
最大采樣數 |
k |
32 |
||
|
測距精度 |
|
±（1m+5x10-5 x距離+取樣間距） |
||
|
測量范圍 |
km |
1km, 5km, 10km, 30km, 60km, 100km, 180km |
||
|
數據接口 |
|
以太網口 |
||
|
工作溫度 |
℃ |
-5 ~ +55 |
||
|
存儲溫度 |
℃ |
-20 ~ +70 |
||
|
相對濕度 |
|
5% ~ 95% (非冷凝) |
||
SUN-OTS3000-OTDR-A-B-C
|
A |
B |
C |
|
動態范圍 |
工作波長 |
連接頭類型 |
|
36：36dB 40：40dB 42：42dB X：其他 |
1550：1550±20 nm 1625：1625±20 nm 1650：1650±20 nm X：其他 |
LP：LC/PC LA：LC/APC FP：FC/PC FP：FC/APC X：其他 |
